Transfersysteme für Montage- und Fertigungslinien
Stillstände durch unzuverlässige Fördertechnik, aufwändige Wartung oder fehlende Flexibilität bei wechselnden Werkstückträgern kosten Zeit und Geld. Unsere Transfersysteme transportieren zuverlässig, laufen wartungsarm und lassen sich exakt auf Ihre Anforderungen auslegen – von der Einzelkomponente bis zur vollständigen Linie.
Modulare Systeme für jeden Linienaufbau
In enger Zusammenarbeit mit unserem Partner Lipro realisieren wir Transfersysteme für unterschiedlichste Werkstückträger und Stückgüter. Gängige Standards wie Bosch Rexroth TS2 werden ebenso sicher transportiert wie individuelle Träger mit abweichenden Abmessungen oder besonderen Material- und Oberflächeneigenschaften.
Je nach Anforderung kommen unterschiedliche Fördermedien zum Einsatz – Gurt, Zahnriemen, Staurollenkette oder Rollen. Die Kompatibilität mit bestehenden Werkstückträgern und gängigen Standards ist dabei ebenso gewährleistet wie eine schnelle, kostengünstige Reaktion auf individuelle Kundenanforderungen.
Ein wesentlicher Vorteil liegt im Einsatz von Staurollenketten. Sie eignen sich für hohe Belastungen, zeichnen sich durch eine ruhige Laufcharakteristik aus und unterstützen einen wartungsarmen Betrieb durch den geringen Schmierbedarf.
Ihre Vorteile auf einen Blick
Individuell anpassbar
Kompatibel mit Ihren Werkstückträgern und gängigen Standards – oder exakt auf Ihre Sonderabmessungen ausgelegt.
Prozesssicher
Stabile Prozessführung und hohe Laufruhe sorgen für einen zuverlässigen Materialfluss – auch bei dauerhafter Beanspruchung.
Kosteneffizient
In Kombination mit den bei syskomp gehmeyr erhältlichen Asutec-Vereinzelern entsteht die wirtschaftliche Gesamtlösung für Ihre Linie.
Zukunftssicher
Skalierbar und leicht erweiterbar – die Systeme wachsen mit Ihren Anforderungen.
Typische Einsatzbereiche
Montage- & Fertigungslinien
Taktgebundener Transport von Werkstückträgern entlang manueller und automatisierter Arbeitsstationen.
Prüf- & Teststationen
Präzise Positionierung und definierter Stopp für automatisierte Prüf- und Messprozesse.
Produktionsinseln
Flexible Anbindung von Inseln mit variablen Materialflüssen – auch bei wechselnden Produktvarianten.
Robotik & Automatisierung
Nahtlose Integration in robotergestützte Zellen und vollautomatisierte Produktionsumgebungen.

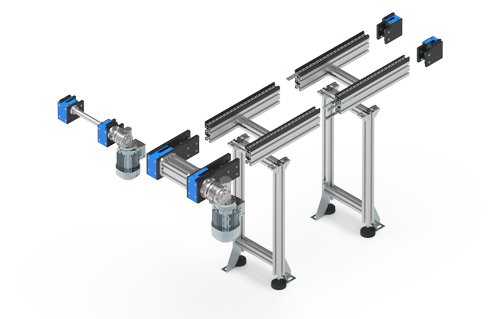

PSC-90 – Palettensystem für schwere Lasten
Das PSC-90 ist für den Transport von schweren und großen Lasten ausgelegt. Durch die Staurollenkette mit freidrehbaren Walzen beziehungsweise Rollen können mit einem Antriebsmodul Gewichte bis zu 1.500 kg oder 2 kg/cm bewegt werden.
| Werkstückträgerbreite | 240 bis 1.200 mm |
|---|---|
| Geschwindigkeit | 3,7 bis 31,1 m/min |
| Einzelmodullänge | 500 bis 1.200 mm |

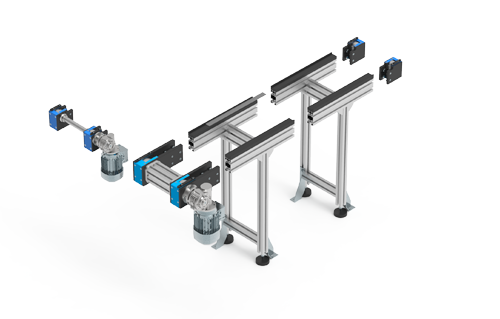

PSB-90 – Palettensystem für Reinraum & leichte Lasten
Das PSB-90 wird in trockenen und sauberen Umgebungen eingesetzt, in denen höhere ISO-Standards für Reinräume erforderlich sind. Es eignet sich für kleinere und leichtere Lasten und transportiert mit einem Antriebsmodul bis zu 350 kg oder 1 kg/cm.
| Werkstückträgerbreite | 240 bis 1.200 mm |
|---|---|
| Geschwindigkeit | 4,6 bis 35,2 m/min |
| Einzelmodullänge | 450 bis 8.000 mm |

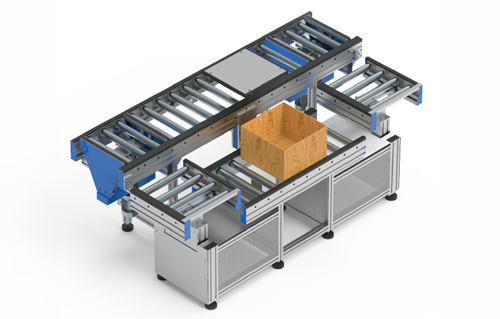

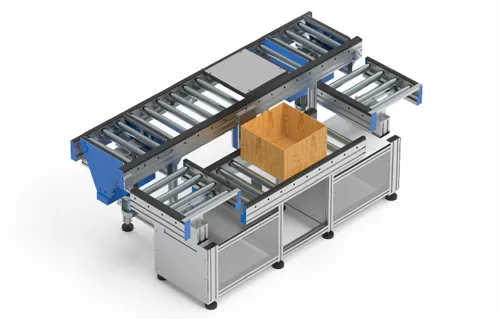

PSR-50/60 – Rollenbahn für hohe Transportgewichte und Sperrgut
Für den Transport von Sperrgut, palettierten Gütern sowie Verpackungen in unterschiedlichen Formaten stehen Rollenbahnen in verschiedenen Ausführungen zur Verfügung. Beim PSR-50/60 kommen Rollen beziehungsweise Walzen mit 50 mm oder 60 mm Durchmesser zum Einsatz; die zulässige Belastung beträgt bis zu 500 kg/m bei einer Bahnbelastung von maximal 20.000 N.
| Breite der Last | 100 bis 1.500 mm |
|---|---|
| Geschwindigkeit | 3,2 bis 39,5 m/min |
| Bahnbelastung | max. 500 kg/m / max. 20.000 N |
Systemkomponenten – Richtungswechsel, Hub & Positionierung
Neben den Grundsystemen stehen Module für Richtungswechsel, Höhenübergaben sowie das Positionieren und Drehen von Werkstückträgern zur Verfügung. Dadurch lassen sich auch komplexere Linienverläufe innerhalb eines Transfersystems abbilden.

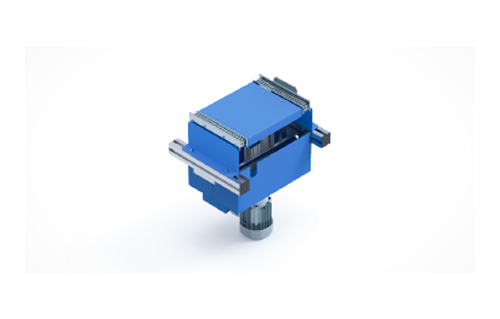

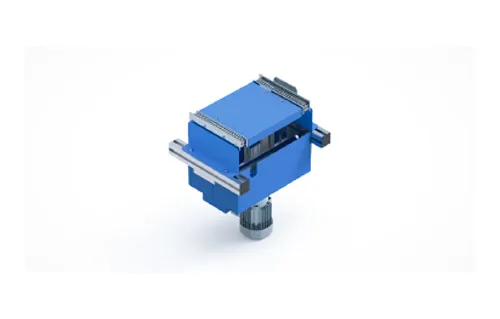

Quermodule
Horizontaler 90°-Versatz von einer Förderstrecke auf die andere. Pneumatikzylinder für den Hub, Elektromotor für Kette oder Riemen. Einsetzbar an PSC-90 und PSB-90.
| Breite | 200 – 400 mm |
|---|---|
| Länge | 240 – 640 mm |
| Geschwindigkeit | 3,9 – 23,3 m/min |
| Traglast | max. 800 N |

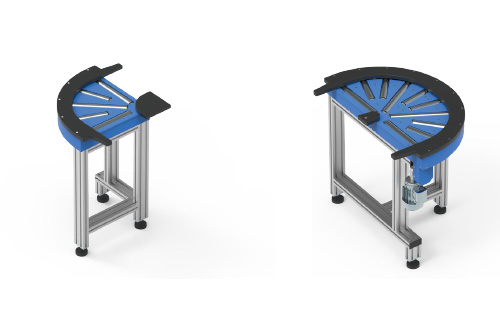

Rollenkurven 90° / 180°
Änderung des Förderpfads ohne Änderung der Palettenausrichtung. Die Vorderseite der Palette bleibt dabei vorne. Stopper vor der Kurve zur Vermeidung von Anhäufungen erforderlich.
| Breite / Länge | 160 – 800 mm |
|---|---|
| Geschwindigkeit | 3,4 – 20,4 m/min |
| Max. Belastung | 500 N |

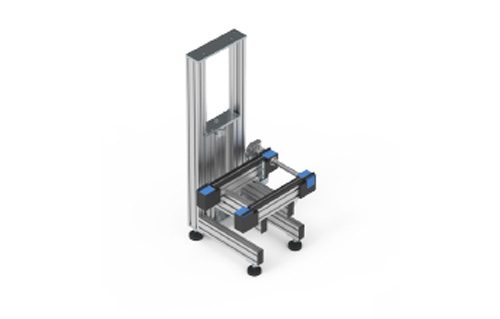

Aufzüge
Für den vertikalen Übergang von Paletten zwischen zwei Förderstrecken stehen drei Aufzugsvarianten zur Verfügung. Alle drei Varianten können mit PSC-90, PSB-90 und PSR-50/60 eingesetzt werden und bieten trotz robuster Ausführung eine wirtschaftliche Lösung für vertikale Streckenübergaben.
| 17DP | Pneumatischer Aufzug |
|---|---|
| 17DE | Elektrischer Aufzug |
| 17DV | Spindelaufzug |

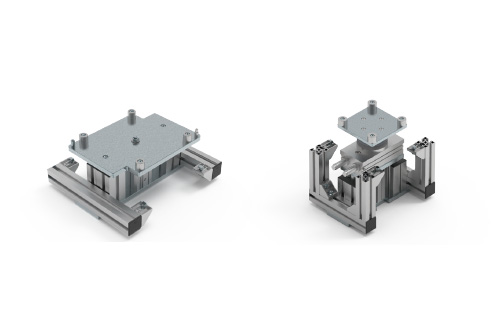

Positionierungs- & Drehmodule
Präzises Zentrieren oder Drehen von Werkstückträgern während des Arbeitsvorgangs. Verfügbar als Positionierungs-, Dreh- oder Kombivariante für Breiten von 160 bis 800 mm.
| Hub | 30 – 400 mm |
|---|---|
| Max. Traglast | 1.800 N |

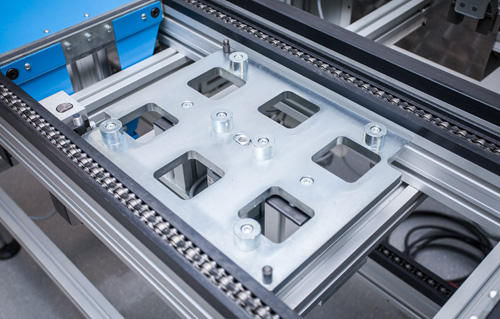

Transfersystem anfragen
Wer Stillstände vermeiden, Durchlaufzeiten senken und flexibel auf wechselnde Anforderungen reagieren möchte, braucht eine Förderlösung, die exakt zur Linie passt. Unser technischer Vertrieb legt gemeinsam mit Ihnen das passende System aus – von der ersten Anforderung bis zur einsatzbereiten Anlage.
